Descripción

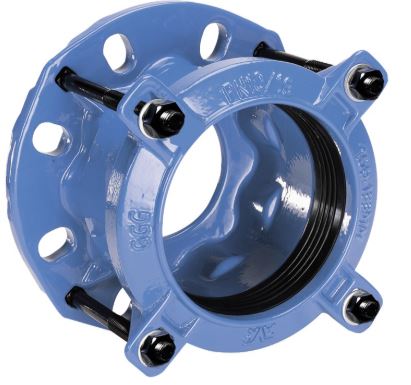

La brida universal AVK Supa® está diseñada para unir tuberías de distintos materiales con un montaje rápido y una estanqueidad segura. Su amplio rango de tolerancia y la posibilidad de admitir pequeñas desviaciones angulares la hacen especialmente práctica en obra, tanto en redes de abastecimiento como en instalaciones donde no siempre se trabaja con alineaciones perfectas.
Es compatible con tuberías de fundición, acero, PVC-U y fibrocemento, y es apta para agua potable y líquidos neutros hasta 70 °C.
Características principales
- Compatibilidad multimaterial: válida para fundición gris, fundición dúctil, acero, PVC-U y fibrocemento.
- Montaje más sencillo: tornillos con revestimiento antifricción para un apriete más cómodo y uniforme.
- Admite desviación angular: permite una desviación de hasta ±4° para facilitar la instalación en terreno irregular.
- Amplio rango de tolerancia: tolerancias típicas de 26 mm dentro del rango del diámetro, reduciendo la necesidad de adaptaciones.
- Protección anticorrosiva: revestimiento epoxi de alta calidad para una mayor vida útil en servicio.
Especificaciones técnicas
- Presión de trabajo: PN 10/16.
- Temperatura máxima: 70 °C (agua potable y líquidos neutros).
- Diseño: según EN 14525.
- Bridas y orificios: según EN 1092-2 (ISO 7005-2).
Certificaciones
- ACS (Attestation de Conformité Sanitaire).
- Juntas EPDM con certificado WRAS y aptas para agua potable.
- Revestimiento certificado GSK.
Materiales de construcción
La selección de materiales está orientada a garantizar resistencia mecánica y un buen comportamiento frente a la corrosión.
- Cuerpo y brida: fundición dúctil EN-GJS-450-10.
- Revestimiento: epoxi según EN 14901 y DIN 3476-1.
- Junta de estanqueidad: caucho EPDM perfilado para absorber pequeñas imperfecciones de la tubería.
- Tornillería:
- Tornillos: acero inoxidable A2.
- Tuercas: acero inoxidable A4 (resistente al ácido) con revestimiento antifricción.
- Arandelas: acero inoxidable A2.
Referencias y rangos disponibles
Disponible en diámetros nominales (DN) desde 40 mm hasta 400 mm.
| DN (mm) | Rango mín–máx (mm) | Peso teórico (kg) | Referencia AVK |
|---|---|---|---|
| 40 | 46 – 63 | 3,8 | 603-063-000-6400 |
| 50 | 57 – 74 | 3,9 – 4,1 | 603-074-00X-6400 |
| 65 | 68 – 85 | 4,2 | 603-085-000-6400 |
| 80 | 84 – 106 | 5,0 – 5,3 | 603-106-00X-6400 |
| 100 | 99 – 119 | 5,6 | 603-119-000-6400 |
| 100 | 109 – 133 | 5,8 – 8,7 | 603-133-00X-6400 |
| 125 | 132 – 157 | 8,3 | 603-157-000-6400 |
| 150 | 157 – 183 | 9,3 | 603-183-000-6400 |
| 200 | 218 – 242 | 12 | 603-242-000-6400 |
| 250 | 266 – 292 | 20 | 603-292-000-6400 |
| 300 | 324 – 350 | 24 | 603-350-000-6400 |
| 400 | 410 – 436 | 35 | 603-436-000-6400 |
Nota: consulta la ficha técnica completa para más dimensiones intermedias y longitudes L, L1, L2 y L3.
Aplicaciones
Recomendada para instalaciones de abastecimiento de agua, plantas de tratamiento y redes de distribución donde sea necesario unir tuberías de distintos materiales o trabajar con pequeñas desviaciones de alineación.
