Descripción
Descripción y aplicación

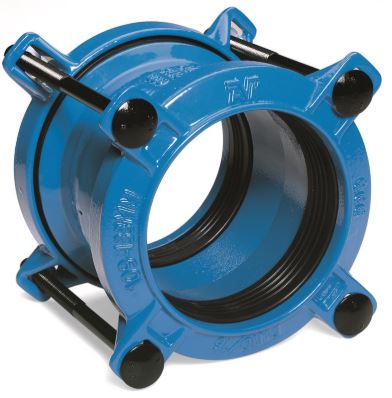

La gama AVK Supa® incluye uniones universales pensadas para conectar tuberías de distintos materiales de forma segura y duradera. Es una solución especialmente útil en redes donde conviven varios tipos de tubo o donde se requieren tolerancias de montaje amplias.
- Materiales de tubería compatibles: fundición gris, fundición dúctil, acero, PVCu y fibrocemento.
- Aplicaciones: diseñada para uso en agua potable y líquidos neutros.
- Temperatura máxima: 70 ºC.
Características principales y ventajas
- Versatilidad y tolerancia: diseño multidiámetro con tolerancias típicas de 26 mm, válido para distintos tipos de tubería.
- Flexibilidad: permite una desviación angular de hasta ±4°.
- Sistema de cierre fiable: junta perfilada de EPDM (fabricada en AVK Gummi) que ayuda a absorber pequeñas imperfecciones superficiales de la tubería.
- Montaje más cómodo: tornillos y tuercas con revestimiento Sheraplex, un tratamiento antifricción que facilita el apriete y mejora la resistencia a la corrosión.
- Protección anticorrosión: recubrimiento epoxi de alta calidad para una protección de larga duración.
Materiales y componentes
- Cuerpo central y aro: fundición dúctil EN-GJS-450-10.
- Junta: caucho EPDM EUW-75.
- Tornillos y tuercas: acero 8.8, con revestimiento Sheraplex.
- Arandela: acero cincado.
- Revestimiento (cuerpo y aro): epoxi RESICOAT R4 con espesor mínimo de 250 μm (interior y exterior).
Nota: los componentes pueden ser sustituidos por materiales de clase equivalente o superior sin previo aviso.
Normativas y certificados
- Diseño: conforme a EN 14525.
- Ensayos de presión: prueba hidráulica realizada a 1,5 × PN.
- Certificaciones para agua potable:
- materiales y recubrimiento certificados según WRAS
- certificado según ACS (Certificado 20 ACC NY 350)
- certificado NSF61 para el revestimiento
- Certificaciones del recubrimiento: epoxi aplicado según EN 14901 y DIN 3476-1, con calidad GSK controlada y certificada conforme a RAL-GZ 662/2.
Tabla de dimensiones y pesos
A continuación se muestra la gama para la referencia 601/A-009, con rangos de diámetro y peso teórico:
| DN (mm) | Rango mín.–máx. (mm) | Longitud L (mm) | Longitud L1 (mm) | Peso teórico (kg) |
|---|---|---|---|---|
| 40 | 46 – 63 | 190 | 100 | 3,2 |
| 50 | 57 – 74 | 190 | 100 | 3,4 |
| 65 | 68 – 85 | 190 | 100 | 3,9 |
| 80 | 84 – 106 | 190 | 100 | 4,9 |
| 80 | 99 – 119 | 190 | 100 | 5,2 |
| 100 | 109 – 133 | 190 | 100 | 5,5 |
| 125 | 132 – 157 | 190 | 100 | 6,5 |
| 150 | 157 – 183 | 210 | 115 | 7,5 |
| 150 | 176 – 201 | 210 | 115 | 9,0 |
| 175 | 193 – 215 | 210 | 115 | 9,4 |
| 200 | 218 – 242 | 230 | 140 | 13,0 |
| 225 | 242 – 268 | 230 | 140 | 13,0 |
| 250 | 266 – 292 | 250 | 160 | 18,0 |
| 250 | 280 – 306 | 250 | 160 | 20,0 |
| 300 | 301 – 327 | 250 | 160 | 16,0 |
| 300 | 324 – 350 | 250 | 160 | 20,0 |
| 300 | 352 – 378 | 270 | 160 | 20,0 |
| 350 | 372 – 396 | 270 | 160 | 20,0 |
| 350 | 384 – 410 | 270 | 160 | 21,0 |
| 400 | 410 – 436 | 270 | 160 | 25,0 |
| 400 | 436 – 462 | 270 | 160 | 24,0 |
Nota: los diseños, materiales y especificaciones están sujetos a cambios sin previo aviso debido al continuo desarrollo de la gama de productos.
