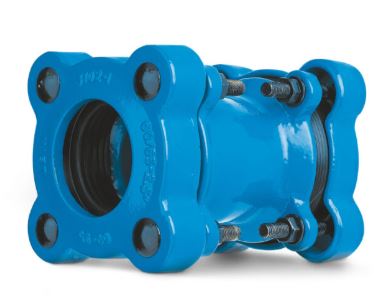

Unión multidiámetro Serie 3100
Descripción y aplicación
La Unión Multidiámetro Serie 3100 es un accesorio de gran versatilidad, diseñado para adaptarse a una amplia variedad de diámetros. Cubre tuberías con diámetros comprendidos entre 40 y 845 mm, lo que la convierte en una solución especialmente práctica cuando se necesita unir tubos de presión rígidos, incluso si son de materiales distintos.
- Materiales de tubería compatibles: fundición, acero, PVC, fibrocemento, entre otros.
- Aplicaciones: apta para distintos fluidos en función del material elegido para la junta de cierre.
Características técnicas y ventajas
- Alta tolerancia: permite hasta 43 mm de tolerancia dentro de su rango de ajuste.
- Desviación angular: admite una desviación angular máxima de ±10º.
- Pruebas de estanqueidad: sometida a ensayos conforme a la norma DIN 3387 para aplicaciones con agua a 16 bar, con presión de prueba de 24 bar.
Materiales y componentes
El conjunto se fabrica con materiales y recubrimientos pensados para ofrecer resistencia, durabilidad y un buen comportamiento en instalación:
- Manguito: fundición nodular GGG-50 con recubrimiento epoxi.
- Contrabrida: fundición nodular GGG-50 con recubrimiento epoxi.
- Junta de cierre:
- EPDM, según norma UNE EN 681/1.
- NBR, según norma UNE EN 549.
- Tornillería: calidad 8.8 con recubrimiento GEOMET.
Tabla de dimensiones y pesos (selección representativa)
La Serie 3100 dispone de múltiples referencias según el diámetro nominal (DN). Estos son algunos ejemplos de rangos (D) y pesos dentro de la gama:
- DN 50 (Ref. 3101): rango 40–75 mm · Peso: 8,90 kg
- DN 80 (Ref. 3103): rango 80–115 mm · Peso: 14,35 kg
- DN 150 (Ref. 3106): rango 155–195 mm · Peso: 24,10 kg
- DN 200 (Ref. 3108): rango 215–258 mm · Peso: 32,30 kg
- DN 400 (Ref. 3113-A): rango 435–470 mm · Peso: 54,50 kg
- DN 600 (Ref. 3116): rango 610–645 mm · Peso: 74,05 kg
- DN 800 (Ref. 3118): rango 810–845 mm · Peso: 92,00 kg
Esta tabla es orientativa y se muestra a modo referencial. Para consultar todos los modelos, rangos completos y referencias disponibles, revisa el PDF técnico del fabricante.
