Descripción

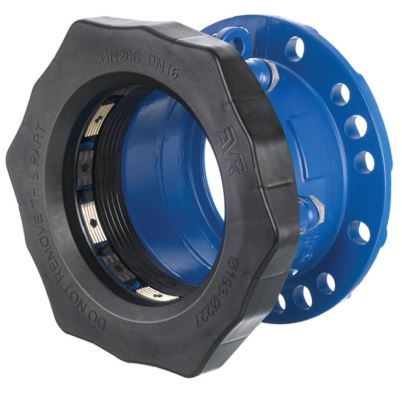

Brida universal y anti-tracción con sistema de sellado patentado SupaGrip™, diseñada para unir tuberías con seguridad incluso cuando existen tolerancias de diámetro o pequeñas desviaciones angulares. Una solución robusta para redes de saneamiento y obra civil, donde la fiabilidad y la rapidez de instalación son clave.
Características principales
- Sistema de sellado patentado SupaGrip™: incorpora un soporte flexible que garantiza el agarre completo de la junta, incluso en el diámetro mínimo permitido dentro del rango.
- Anti-tracción total: retención garantizada en distintos tipos de tubería gracias al uso de dos segmentos metálicos de agarre diferenciados.
- Flexibilidad: permite una desviación angular de ±4º y dispone de amplios rangos de tolerancia en sus diámetros.
- Fácil instalación: los tornillos se aprietan desde el lado del cuerpo del accesorio, facilitando el acceso cuando el espacio en zanja es limitado. No requiere reapriete tras la instalación.
- Tolerancia de inserción: amplia tolerancia de profundidad de inserción, permitiendo que el tubo pueda cortarse ligeramente en ángulo.
- Protección y manejo: tapas permanentes para proteger el accesorio durante la manipulación e instalación. Los modelos de DN 100 a DN 800 incluyen orejeta de sujeción integrada.
Materiales y despiece
- Cuerpo: fundición dúctil con revestimiento de epoxi según EN 14901 y DIN 3476-1, con certificado GSK.
- Soporte: acero fundido.
- Junta: caucho NBR.
- Segmentos de agarre:
- Acero inoxidable templado (para tubos de fundición gris, fundición dúctil, acero, acero inoxidable y fibrocemento).
- Bronce CC491K (para tubos de PE / PVC / GRP o PRFV).
- Tornillería (tornillos, tuercas y arandelas): acero inoxidable A4 resistente al ácido, con revestimiento anti-fricción para evitar el gripaje.
- Tapón de protección: PE (polietileno).
Nota del fabricante: los componentes pueden ser sustituidos por materiales de clase equivalente o superior sin previo aviso debido al desarrollo continuo del producto.
Especificaciones técnicas y normativas
- Norma de diseño: conforme a EN 14525.
- Bridas y orificios: cumplen con EN 1092-2 (ISO 7005-2), PN 10/16.
- Multi drilling: preparado para múltiples normativas de taladrado universal según diámetro (incluyendo ISO 7005-2, ANSI B16.1, BS 10, DIN 2501, AS 2129, entre otras).
- Ensayos de tracción: certificados hasta 16 bar para DN 700 y hasta 10 bar para DN 800.
Consideraciones de instalación
- Uso en tubos de PE: para garantizar una instalación correcta, debe utilizarse un casquillo metálico de refuerzo interior.
- Restricciones en DN 700 y DN 800: en estos tamaños, la presión nominal PN16 es válida solo para tuberías sin tracción.
- DN 800: existen dos referencias de pedido distintas según el tubo a conectar sea de material plástico o metálico/fibrocemento.
Dimensiones y pesos teóricos (selección de la gama)
La brida cubre multitud de diámetros con un solo equipo gracias a su rango adaptable. A continuación, algunos ejemplos:
- DN 40/50: rango 48–71 mm · Peso: 5,0 kg
- DN 80: rango 82–106 mm · Peso: 6,5 kg
- DN 150: rango 159–188 mm · Peso: 12 kg
- DN 200: rango 193–227 mm · Peso: 19 kg
- DN 400: rango 392–442 mm · Peso: 87 kg
- DN 600: rango 604–652 mm · Peso: 213 kg
- DN 800: rango 800–842 mm · Peso: 437 kg
